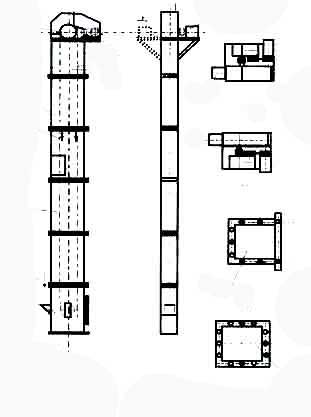

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成。

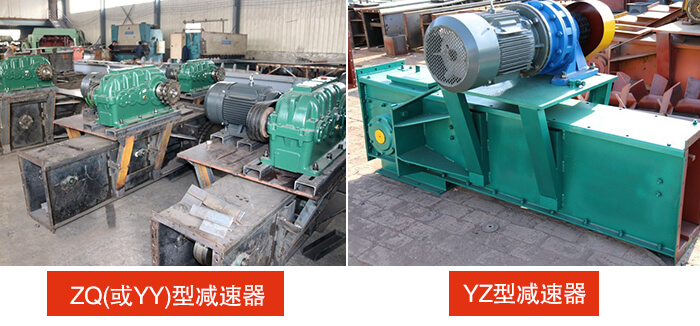

传动装置有：YZ型减速器ZQ(或YY)型减速器
YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
ZQ型减速器：减速机齿轮传动圆周速度不大于10米/秒，转速不大于1500转/分，用于正反两向运转，工作环境温度为-40℃到+40℃

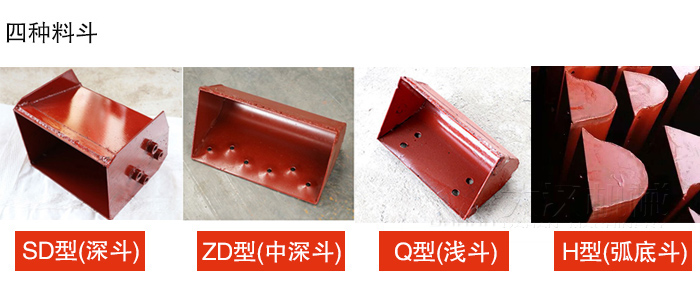

TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)

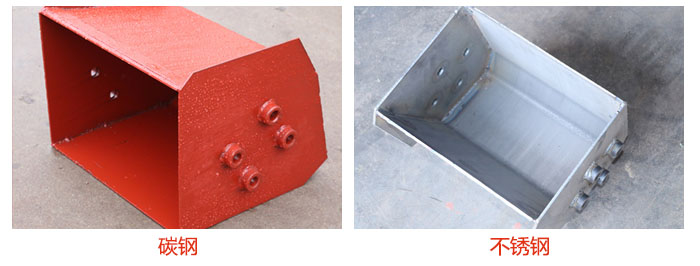

料斗材质采用钢板焊接，常用2～6mm厚的钢板，也可以采用尼龙及聚丙烯模铸或者采用可锻铸铁制造。
浅料斗：保送湿润、易结块、难抛出的物料。如湿沙、湿煤等。
深料斗：保送枯燥的、松懈的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

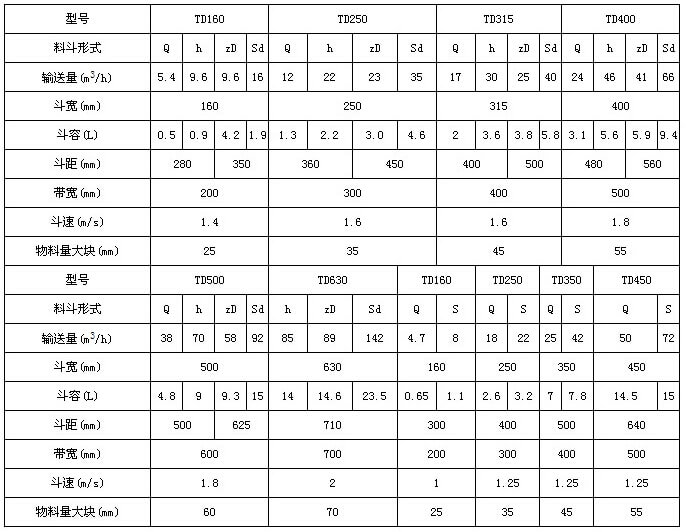

表中斗容为计算斗容，输送量按填充系数0.6计算得出
| 型式 | TD型 | TH型 | NE型 |
| 结构特征 | 采用橡胶带作牵引构件 | 采用锻造的环形链条作为牵引构件 | 采用板链作为牵引构件 |
| 御载特征 | 采用离心式或混合式方式卸料 | 采用混合式或重力式方式卸料 | 采用重力诱导卸料 |
| 适用提升物料 | 松散密度ρ＜1.5tm³/t的粉状、粒状、小块状的无磨琢、半磨琢性物料 | 松散密度ρ＜1.5m³/t的粉状、粒状、小块状的无磨琢、半磨琢性物料 |
物料松散密度ρ0.6-2.0m³/t的粉状、颗粒状、小块状磨琢性或无磨琢性物料 |
| 适用温度 | 被提升物料温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃ | 被提升物料温度不超过250℃ | 被提升物料温度在250℃以下 |
| 型号 | TD100、TD160、TD250、TD315、TD400、TD500、TD630 | TH315、TH400、T500、TH630、（TH800、TH1000） | NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800 |
| 提升高度 | 约在4～40m范围内 | 约在4.5～40m范围内 |
约提升至4-40m |
| 提升量 | 4～238立方/时 | 35～185立方/时 | 15-800立方/时 |
| 价格 | 17000~40000元 | 18000-50000元 | 12000~46000元 |
1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3.运行可靠性好,合理的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
